【消防維保干貨】四款消防應急燈電路原理及維修

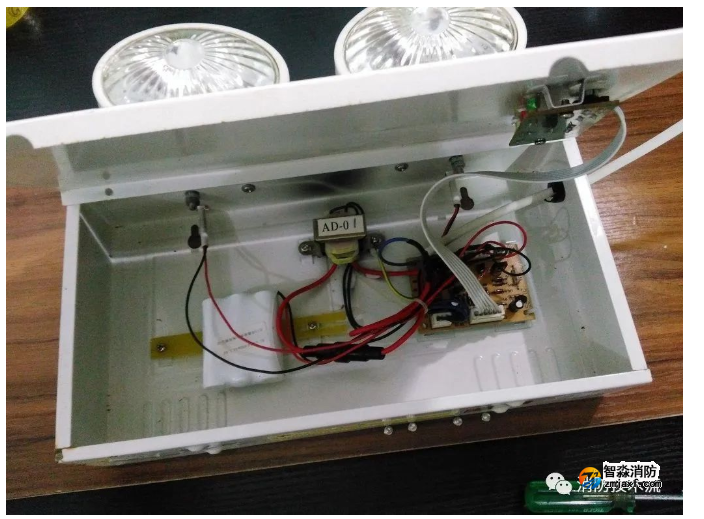

消防應急燈廣泛用于公共場所的走廊、消防通道內。現在各廠礦企業、大型超市、醫院學校等都安裝了這種應急燈。市場上眾多的消防應急燈具是由消防公安及安監部門監制的產品．品種繁多，但功能基本一致。

當市電停電時，消防應急燈自動點亮，來電時自動熄滅。消防應急燈作為一種備用照明設備，在燈具內裝有停電時提供電源的蓄電池G(或稱電瓶)。由于應急燈長時間與市電并聯在一起工作，所以容易出現故障。因?qū)儆趯Ｓ卯a(chǎn)品．大多數都不提供電路圖，為便于維修，筆者剖析了四款應急燈，畫出了電路圖見圖1～圖4所示，供參考。

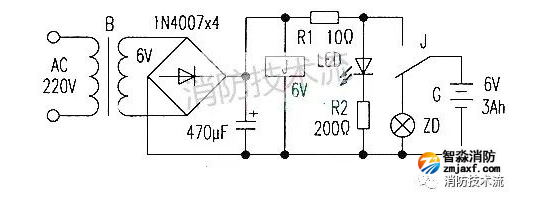

圖1所示的應急燈，是一款最簡單的應急燈。當有市電時．通過變壓器B降壓、整流、濾波．此時6V的直流繼電吸合，常開觸點閉合，使整流后的直流電通過R1降壓向電瓶充電，LED作電源指示燈。當市電停電時，6V的繼電器失電．常開點斷開，接通常閉點，應急燈泡ZD接到電瓶端．得電發光起到應急照明作用。市電恢復時．回復到上述過程。

常見故障：(1)電瓶長期充電，電液干枯，過早損壞。(2)變壓器長期通電過熱燒壞。(3)最常見的是繼電器線圈長期通電燒壞或其接點燒蝕。這種燈較簡易價格低．然而故障也出現得多。

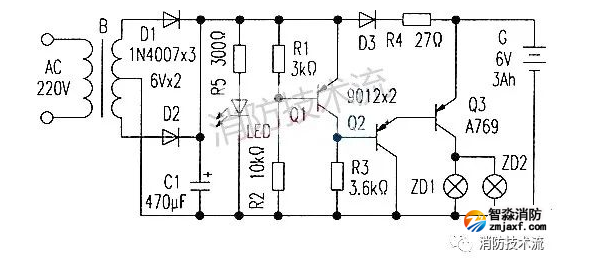

圖2、圖3是較圖1有所改進的電路，用晶體管作為無觸點開關。有市電時通過變壓器降壓整流濾波后的電壓，一路給D2對電瓶充電，另一路給電阻R2為Q1提供基極偏壓，使Q1飽和導通，Q2(或Q3)截止．燈泡ZD1、ZD2不亮，當停電時，C1端的電壓消失，由于圖2中D2(或圖3中D3)的隔離作用，使Q1截止，此時電瓶經R3向Q2提供基極電流使其導通．燈泡ZD1、ZD2點亮。來電時恢復上述過程．發光管LED作電源指示作用。

常見故障：由于電瓶長期充電。又無充滿保護電路．故最容易壞，其次是變壓器，再就是驅動三極管Q2(或Q3)，如果燈泡長期被點亮。管于發熱，也容易損壞。一般更換這幾個元件便能正常工作。

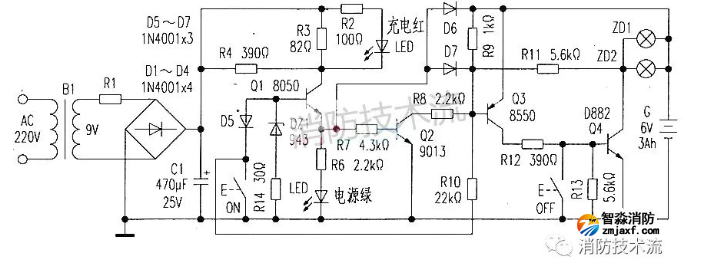

圖4所示的電路是一款比較正規的產品．當市電正常供電時。通過變壓器降壓、整流、濾波，在C1上得到大約13V的直流電壓。該電壓經R3、Q1、D6給電瓶充電。Q1的基極接有穩壓二極管DZ1，電阻R4既是Q1基極的偏流電阻，又是穩壓管的限流電阻，使Q1基極約為8.9V，這樣充電電壓受到限制，最高為7.6V．可保護電池。其充電電流隨著電瓶的電壓而變化，電壓越低充電電流越大，反之越小。在充電狀態，Q2飽和導通，Q3由于D7、R10的作用而截止，Q4也截止，所以照明燈ZD1、ZD2不亮。

當220v交流電因故停電時，變壓器B1次級無輸出電．電路中直流13V電壓消失，D7正極無電壓，由于Q2在停電前處于飽和導通狀態，所以Q3立即導通，Q4基極電位升高，Q4也隨之導通，照明燈DZ1、DZ2被點亮。Q4導通后其集電極為低電位，由于R1跨接在Q4集電極與Q3基極之間，Q3基極電位下降，維持Q3的導通狀態，照明燈一直被點亮。紅色LED作為充電指示燈，綠色LED作為主電源指示燈。紅燈亮表示電瓶正在充電，綠燈亮表示有交流220V電壓。0N／OFF為照明燈的開關按鈕，220V交流電源停電時．可以通過此按鈕打開或關閉照明燈。

當應急燈出故障時．可先觀察兩指示燈的工作狀態。交流220V供電正常時．綠色指示燈應亮，電瓶充電紅色指示燈也應亮。如果綠燈不亮，則應檢查變壓器次級是否有9V交流電壓，電容C1兩端應有13V左右的直流電。如果兩處都沒有電壓。一般是變壓器B1損壞。電源(綠色)指示燈亮，充電(紅色)指示燈不亮，可測Q1發射極有無7V左右電壓，如無電壓，則應檢查Q1之前的相應元件。檢修中，可斷開電瓶正極，測量應急燈的開路充電電壓與通路充電電壓，正常時應為7V左右，充電電流約為450mA。如果電壓過高，則應查Q1是否擊穿短路，DZ1、R14是否開路，過高的充電電壓，將造成電瓶過充損壞。

交流220V停電時．照明燈ZD1、ZD2不亮．首先查燈泡是否損壞．再檢查三極管Q2、Q3、Q4及相關元件是否損壞；電瓶老化等。
